雄峰起重欧式起重机的结构设计

文章出处:网责任编辑:作者:人气:-发表时间:2017-01-13 10:39:00【

欧式起重机越来越受到用户的青睐,雄峰起重迎合市场需求,对欧式起重机进行了不断的改进和创新。那么雄峰起重的欧式起重机在结构方面有哪些优势呢?

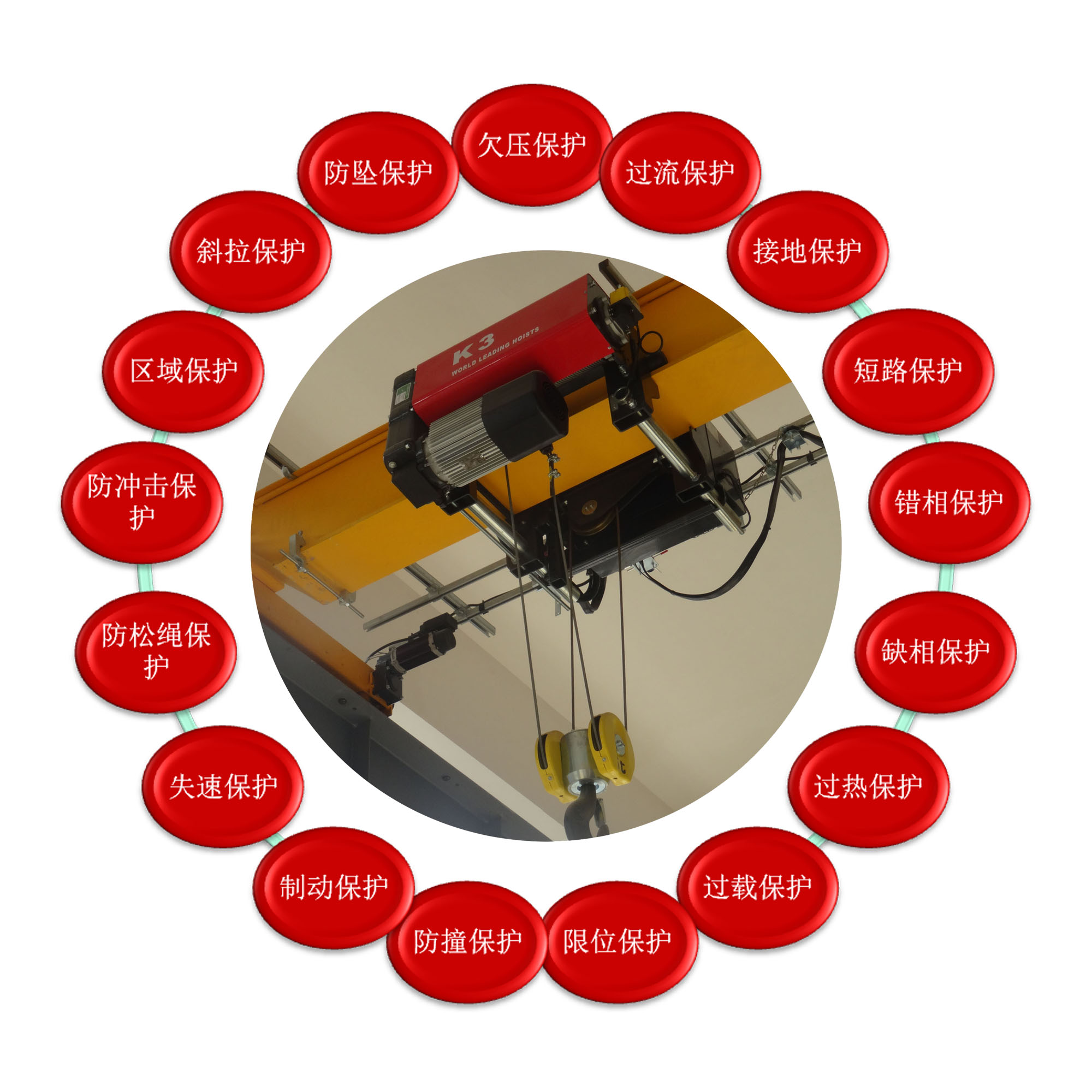

雄峰起重

主梁:

1、主梁采用欧式优化设计,自重轻,结构合理;

2、主梁为箱型梁结构,采用整板无对接工艺,主梁腹板长度方向无对接焊缝;

3、垂直挠度为1/800,腹板拱度由数控切割整板下料;

4、焊后整梁抛丸,消应力、除锈,达到Sa2.5级;

5、钢板材料为Fe37或相近材质的国内钢材(Q235B);

6、主焊缝采用埋弧自动焊、无损探伤;

7、双梁起重机在沿主梁方向大车驱动侧布置维修平台(维修走道);

8、环氧富锌漆,厚度120μm



端梁:

1、端梁材质:S355J2G3/EN10025 (Fe52D,相当于标准16Mn);

2、端梁为矩形钢管或钢板焊接成型;

3、焊后整梁抛丸,消应力、除锈,达到Sa2.5级;

4、端梁采用镗孔形式,成型后在数控镗铣床一次定位加工,确保尺寸精度和配合公差;

5、每个端梁配有双轮缘的车轮、缓冲器和防出轨保护装置;

6、主梁与端梁采用10.9级高强度螺栓连接,确保整机结构强度和精度。



小车:

1、小车架焊接完成并消除焊接应力后,整体镗孔,确保四个车轮在同一高度上,杜绝“三条腿”;

2、小车横梁与承载梁采用柔性铰接形式;

3、小车架设有钩,防脱轨。

以上是雄峰起重欧式起重机的结构优势,雄峰起重不仅生产的起重机,同时提供起重机相关的维修服务,全国咨询热线:0551-63858836。
