欧式双梁起重机设计方案
针对贵公司预期使用工况,我们为您设计20/5t-14.5m欧式双梁起重机的方案如下:
1、整机采用欧式起重机设计,起升全部为双速,大、小车运行机构全部采用变频无极调速;
2、所有起重机主梁采用整板无对接工艺,取消主梁钢板对接焊缝,消除了钢板对接焊质量隐患。(钢板对接焊是重要的焊接,是质量隐患多的部位)
3、所有板材全部采用数控切割机自动下料,预设主梁拱度,避免传统火烘主梁拱度下挠的问题。
4、钢材表面进行抛丸、喷砂处理,提高油漆附着力,不脱漆,保证整机长期美观。
5、主焊缝采用埋弧自动焊、无损探伤,成型美观,确保焊接质量。
6、端梁材质:采用合金钢Q345B;
7、端梁为矩形钢管或钢板焊接成型,成型后的端梁在数控镗铣床一次定位加工,确保尺寸精度和配合公差;
起升机构:a.结构形式(如下图)电机+制动器+减速箱+限位开关四合一集成化设计,结构紧凑。b.起升电机:鼠笼式、双绕组6:1变极双速电机,防护等级IP55、F级绝缘,接电持续率60%ED,内置热敏电阻过热保护、优化风冷式,全密封内置于卷筒,电机壳由铝管冲压成型。c.减速箱:完全密封紧凑型齿轮箱,齿轮材料为铬钼镍合金、抗磨轴承,CNC自动齿轮加工生产,硬齿面(HRC60)、经过研磨处理,半油脂润滑、免维护。d.制动器:电磁盘式自调节制动器,刹车片磨损自动补偿,当刹车片厚度不够时报警。刹车片寿命:正常使用不低于100万次,紧急制动不低于500次,免维护。常闭式设计,在断电时起升机构处于制动状态,确保;防尘、无石棉摩擦片;摩擦接触面积大,制动力矩可调;散热性能好。
大车、小车行走机构:a.运行电机:鼠笼式变频电机,无级变速运行平稳,无爬行,启动、变速时减少重物晃动,防护等级IP55、F级绝缘电机接电持续率60%ED,全密封、风冷式,内置热敏电阻过热保护,电机壳由铝管冲压成型。b.行走减速箱:三合一结构,齿轮材料为铬钼镍合金、抗磨轴承,CNC自动齿轮加工生产,硬齿面(HRC60)、经过研磨处理,半油脂润滑、免维护。c.制动器:电磁盘式自调节制动器,刹车片间隙自动补偿免维护, 防尘、无石棉摩擦片

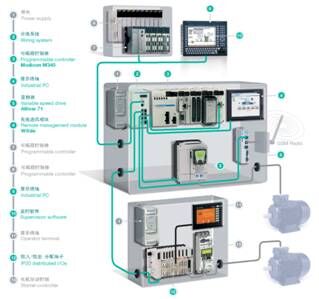

电气控制系统:采用双梁起重机矢量变频控制系统。a.起重机性能一直随着速度控制系统的技术发展而发展。b.起重机变频无级调速是一个已得到验证的成功解决方案。其的产品特性能充分满足与的起重机操作的需要;c.变频器采用法国施耐德公司TE的ATV系列产品;d.采用变频系统,可以实现确保载荷精确定位;减少重物晃动;扩大速度范围;加速度可调;制动平稳;操作方便。
本方案由雄峰起重提供,谢绝转载!
